Diseño Eléctrico y de Iluminación Areas clasificadas

Tipo de área : Cuarto Tolvas de Café Verde

Clasificación: Clase II, División I

Áreas Clase II. Un área de Clase II es aquella que es peligrosa por la presencia de polvos combustibles.

Clase II, División I :

En la cual, bajo condiciones normales de operación hay polvo combustible en el aire, en cantidad suficiente para producir mezclas explosivas o incendiarias.

Grupo G: Atmosferas que contengan polvos combustibles, incluidos Harina, Cereales, madera, plástico y productos químicos.

Técnicas de Protección: Para los equipos a instalar en áreas peligrosas se debe tener en cuenta lo siguiente:

Equipos a Prueba de Explosión: Esta técnica de protección debe permitirse para los equipos instalados en áreas clase I, Div 1 o 2.
Equipos a prueba de ignición de polvo
Hermético al Polvo
Seguridad Intrínseca
Sellado Herméticamente.

Calculo de Iluminación: Para la elección de la luminaria y potencia adecuada se realizo simulación en software DIALux, lo cual nos permite identificar la posición, tipo, potencia adecuados para garantizar los niveles exigidos por RETILAP para esta aplicación.

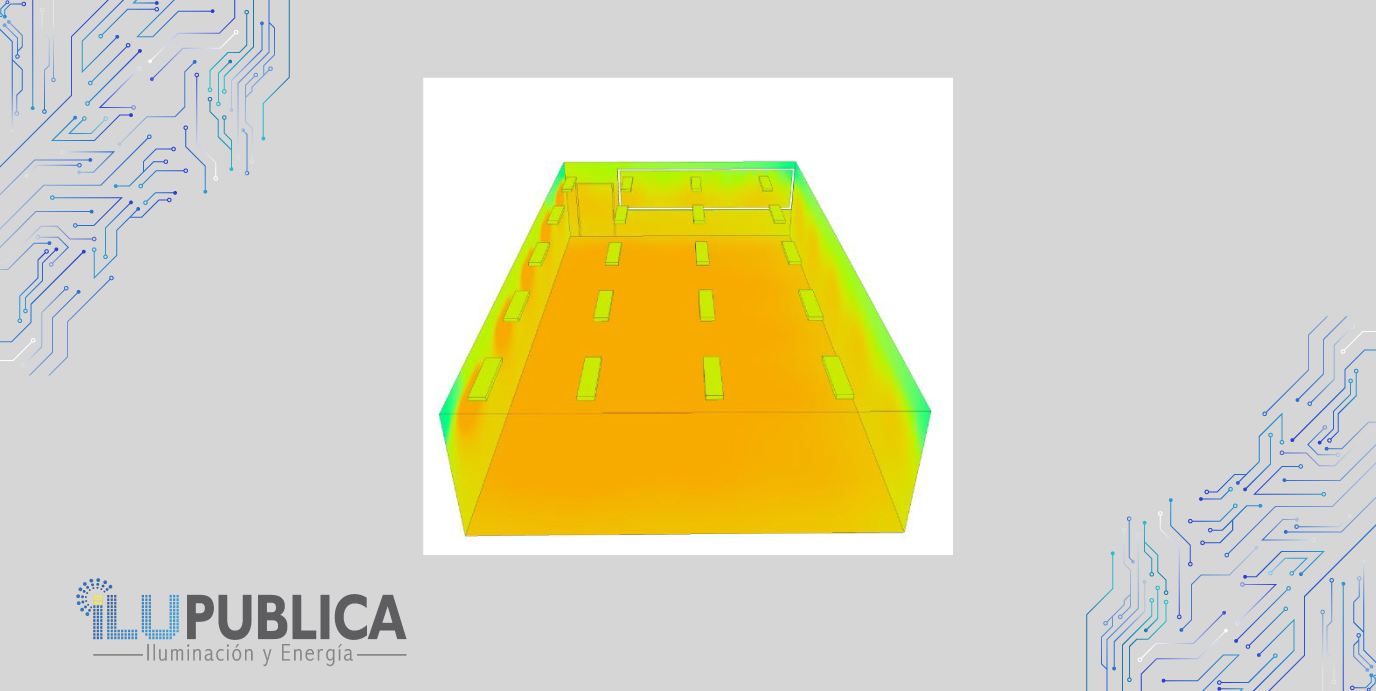

Se realizo la simulación en 3D para garantizar que las maquinas y equipos del cuarto contaran con la iluminación adecuada para la realización de actividades de inspección y mantenimiento..
